當前位置：模胚的結構及功能有哪些？
發布時間：2023-09-22 10:43:58
模胚是模具的基礎和核心部件，它的結構與功能對模具的性能和生產效率有著決定性的影響。下面深圳正品模胚小編將詳細介紹模胚的結構及功能。

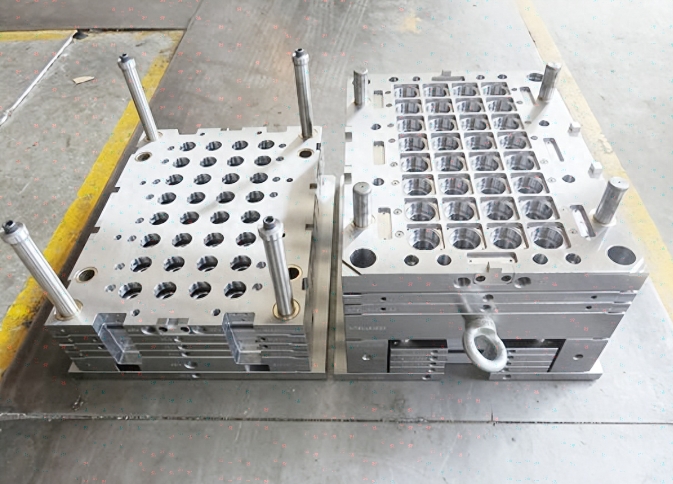

一、模胚的結構
1、面板：面板是模胚的主要承重件，它承載了凸模、凹模、壓邊圈等零部件。面板一般由厚鋼板制成，并經過熱處理以提高強度和耐磨性;
2、A板(前模板)：A板是模胚的前側面板，它與凸模、壓邊圈等配合，控制了金屬材料的流入。A板一般也由厚鋼板制成，并經過熱處理以提高強度和耐磨性;
3、B板(后模板)：B板是模胚的后側面板，它與凹模、頂針等配合，控制了金屬材料的成形。B板一般也由厚鋼板制成，并經過熱處理以提高強度和耐磨性;
4、C板(方鐵)：C板是模胚的中間支撐件，它與面板、A板、B板等配合，控制了模具的開合和動作。C板一般由鑄鐵或合金鋼制成;
5、底板：底板是模胚的底部支撐件，它承載了模胚的重量和沖擊載荷。底板一般由厚鋼板或鑄鐵制成;
6、頂針面板、頂針底板：頂針面板和頂針底板是用于安裝頂針的部件，它們一般由厚鋼板或鑄鐵制成;
7、司筒、導柱、回針：司筒、導柱、回針等是導向元件，它們保證了凸模與凹模之間的精確對中，減少了模具磨損，提高了模具精度;
8、撐頭：撐頭是用于調整模具間隙的部件，它一般由耐磨材料制成，可拆卸更換;
9、限位釘：限位釘是用于限制模具開合位置的部件，它可以防止模具過量開合而損壞。
二、模胚的功能
1、定位功能：模胚作為模具的骨架，要準確地確定凸模與凹模之間的位置，以確保沖壓精度。同時，模胚還要承受凸模、凹模等零部件的重量和沖擊載荷;
2、導向功能：模胚上的導向元件(如司筒、導柱、回針等)要引導凸模與凹模之間的運動，以確保沖壓過程的順利進行;
3、支撐功能：模胚要為凸模、凹模等零部件提供支撐，以保持模具的整體剛性和穩定性;
4、調節功能：模胚上的撐頭可以調節模具間隙，以適應不同材料的沖壓要求。同時，限位釘可以限制模具的開合位置，防止模具過量開合而損壞;
5、連接功能：模胚上的各種緊固件(如螺釘、銷釘?shù)?可以將凸模、凹模、壓邊圈等零部件連接在一起，形成一個完整的模具。
總之，模胚的結構與功能是相輔相成的，只有充分了解和掌握模胚的結構及功能，才能更好地設計和制造出高質量、高性能的模具。
