當前位置：模架生產廠家告訴你非標模架設計應該注意什么
發布時間：2019-07-15 17:44:55
經過多年的發展，模架生產廠家行業已相當成熟。模具制造商除可按個別模具需求，購買非標模架外，也可選擇標準化模架產品。標準模架款式多元化，而且送貨時間較短，甚至即買即用，為模具制造商提供更高的彈性。 因此標準模架的普及性正不斷提高。

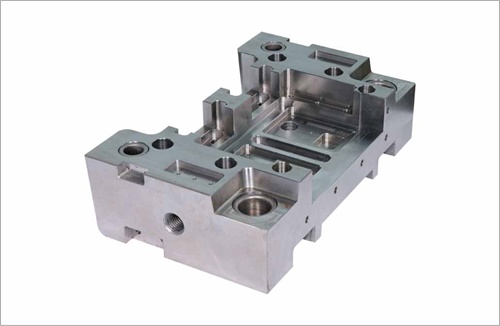

簡單來說，模架有預成型裝置、定位裝置及頂出裝置。一般配置為面板、A板(前范本)、B 板(后范本)、C板(方鐵)、底板、頂針面板、頂針底板、以及導柱、回針等零配件。上方是一個典型模架結構圖。 右邊部份稱為上模，左邊部份稱為下模。 注塑時，上下模會先結合，讓塑料于上下模塊成型部份成型。 然后上下模會分開，并由以下模為主的頂出裝置將成品推出。上模(前模)配置為內模件成型部分或原身成型部分。流道部分〔含熱咀、熱流道(氣動部分)、普 通流道〕。冷卻部分(運水孔)。下模(后模)配置為內模件成型部分或原身成型部分。推出裝置(成品推板、頂針、司筒針、斜頂等)。冷卻部分(運水孔)。 模具模架內外圈設計。淺拉伸件的圓角和直線部分均應設置拉伸筋，但圓角部分只可設置一條拉伸筋，而直線部分則可設置1-3條拉伸筋;如果有多條拉伸筋時，就應是“外松內緊”，即模具外圈拉伸筋“松”些，而模具內圈拉伸筋“緊”些，這樣通過改變拉伸筋高度就能達到這個目的。
拉伸筋輪廓應呈凸凹曲線形狀。在凸曲線部分應設置寬度拉伸筋。而在全加工模架的凹曲線部分可以不設置拉伸筋;拉伸筋或者拉伸檻應盡量靠近拉伸筋模圓角，這樣可以增加材料利用率和減少模具外廓尺寸，但要考慮不要影響修邊模的強度。
最近，日本三菱公司推出了EDSCAN8E電火花創成加工機床又有新的進展。該機能進行電極損耗自動補償，在Windows95上為該機開發的專用CAM系統，能與AutoCAD等通用的CAD聯動，并可進行在線精度測量，以保證實現高精度加工。為了確認加工形狀有無異?；驓埲?，CAM系統還可實現仿真加工
